ウォームギヤとは

平歯車(スパーギヤ)イメージ

ウォームギヤとは、ネジの切られたシャフトであるウォームと、それに対応するウォームホイールのセットを指します。ウォーム(Worm)は、ネジ山や螺旋管のことで、芋虫のような見た目からその名があります。ウォームホイールは、ウォームに噛み合わせるはすばの歯車です。


ウォームギヤは、食い違い軸歯車に分類されます。交差角度は90度のものがほとんど。減速比が大きいという特徴があるため、回転の方向を転換し、かつ大きな減速比が必要となる場合に多く使われます。

ウォームギヤの長所と短所

長所

ウォームギヤの長所は、大きな減速比が得られること、振動や騒音が少ないこと(静音性)、セルフロックが可能であることです。

ギヤの減速比は、駆動歯車と被動歯車の歯数の比率によって決まるため、ウォームホイールの歯数を上げれば大きな減速比が得られます。また、ウォームギヤは噛み合い率が高くしっかりと歯が噛み合うため、騒音や振動が抑えられます。

ウォームギヤには、セルフロックという現象があります。これは、ギヤが停止している時、出力軸であるウォームホイール側から回転させようとしても、入力軸であるウォームは回らない、という現象です。セルフロックを昇降機に利用すると、安全性の向上につながります(摩擦の状態や歯の形状によっては、この現象が起こらないこともあります)。

短所

ウォームギヤには、摩擦が大きく摩耗しやすい、エネルギー伝達効率が低いといった短所があります。

ウォームギヤは歯の当たり面が大きく、接触面が滑るといった特徴があります。摩擦が大きいことから摩耗しやすく、専用の潤滑油が必要となります。また、接触面が滑るということは、動力が伝達されずに失われるということ。伝達効率が低くなるということです。

主な用途(対応している分野)

建設機械、鉱山用機械、昇降機、望遠鏡、顕微鏡、弦楽器のペグ

他の分野に対応している
ギヤ(歯車)を見つける

ウォームギヤの製品例

町田ギヤー製作所のウォームギヤ製品例

引用元:町田ギヤー製作所公式サイト
(https://www.machida-gear.co.jp/products/568/)

町田ギヤー製作所の例

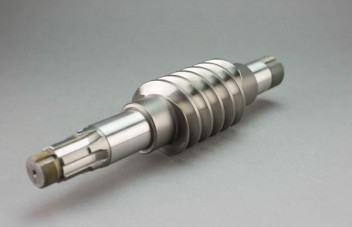

鉱山用機械に使用されるウォームギヤ。

坂西精機のウォームギヤ製品例

引用元:坂西精機公式サイト
(https://www.sakanishi.co.jp/products/products_1.html)

坂西精機の例

高周波焼入れを施したウォームとウォームホイール。

エスアイジーのウォームギヤ製品例

引用元:エスアイジー公式サイト
(http://sig-gear.co.jp/product/sample/#jump-16)

エスアイジーの例

ウォームギヤを専用のホブ盤で仕上げ、シャフトを歯研仕上げしたウォームギヤセット。
