バランスシャフトギヤ

自社に合った ギヤ(歯車)製造・加工メーカーが見つかる!はぐるマガジン » 種類別 ギヤ(歯車)の特徴と用途 » バランスシャフトギヤ

本記事ではバランスシャフトギヤの概要や、長所と短所、製造事例などをご紹介します。

バランスシャフトギヤとは

バランスシャフトギヤは、エンジンの振動を軽減するために使用されるギヤのことです。バランスシャフトを駆動する役割を果たします。

車が振動する要因のひとつに、エンジンルームの振動が挙げられます。振動を相殺するために、エンジンの回転振動と逆にバランスシャフトを回すことで、エンジン動作がなめらかになり騒音や振動を軽減する仕組みです。バランスシャフトギヤは特定のエンジンに使用されることが多く、直列4気筒エンジンなどに配置されています。

バランスシャフトギヤが金属製の場合、ギヤ同士が噛み合うときに振動や騒音が発生しやすいです。対策として、樹脂で作られたバランスシャフトギヤを使用することで、ギヤの駆動による振動や騒音を低減します。

バランスシャフトギヤの長所と短所

長所

エンジンの振動を低減することで、滑らかな運転を実現できる点が大きなメリットです。走行が滑らかになることで、車内の快適性が高くなり、運転中の疲れを軽減します。また振動が軽減されることで、エンジンに使用されている部品の摩耗や劣化を抑えられるため、エンジンの寿命が延びる点もメリットです。

バランスシャフトギヤはさまざまな素材を用いて製造されますが、樹脂ギヤを採用することでより多くの長所が生まれます。強化繊維が刃先までまんべんなく充填できるため、金属製のバランスシャフトギヤよりも刃先の強度が高くなる点は大きなメリットです。

短所

バランスシャフトとバランスシャフトギヤを追加することで、エンジンの製造コストが大きくなる点は、短所のひとつといえるかもしれません。また、搭載してもすべての振動を抑えられるわけではないこと、エンジンの重量が重くなるため燃費が悪くなる可能性がある点は短所のひとつです。

そのほか、バランスシャフトの搭載によってエンジンの構造が複雑になるため、メンテナンスが難しくなる可能性がある点も短所として挙げられます。

主な用途(対応している分野)

他の分野に対応している
ギヤ(歯車)を見つける

バランスシャフトギヤの製品例

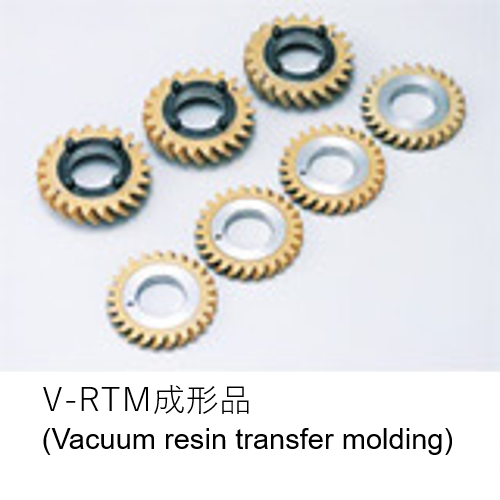

レゾナック・ホールディングスの例

引用元:株式会社レゾナック・ホールディングス公式HP
(https://www.resonac.com/jp/products/auto/arp/013.html)

レゾナック・ホールディングスの例

レゾナック・ホールディングスでは、高強度樹脂ギヤを製造しています。アラミド系強化繊維をメインの素材として使用し、「コウベライト(R)KM-9000」を歯切り加工して製造しています。バランスシャフトギヤのほか、カムシャフトギヤにも使用可能です。金属でなく樹脂で製造することで、熱処理が不要となるため製造コストを下げられます

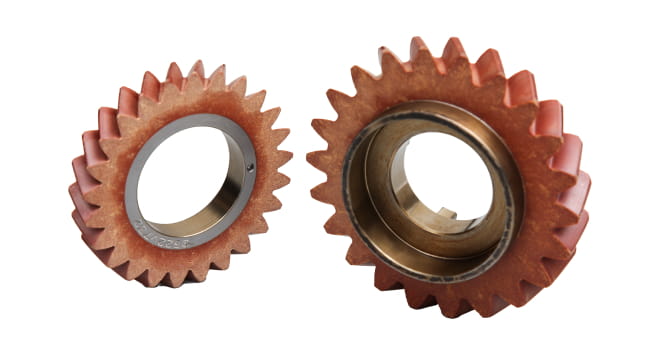

日本ガスケットの例

引用元:日本ガスケット公式HP
(https://www.npgkt.co.jp/products/paper_making_products/)

日本ガスケットの例

日本ガスケットは、紙抄きと同様の抄造製法を用いてさまざまな製品を製造しています。バランスシャフトギヤにも抄造製法を採用しており、刃先にもアラミド繊維をまんべんなく充填することで、強度や耐熱性、耐摩耗性に優れている点が特徴です。
