スキューギヤは、軸が交差せず、平行でもない歯車です。交差はずば歯車とも呼ばれ、食い違い軸の間で動力を伝達しています。ここではスキューギヤについて、より詳しく紹介しています。
スキューギヤ（交差はずば歯車）とは
スキューギヤ（交差はずば歯車）は、軸が交差しないが平行でもない、いわゆる「食い違い軸」間で動力を伝達する歯車です。交差はずば歯車とも呼ばれています。食い違い軸での設計により、軸角が90度以外の構成ができ、柔軟なレイアウトが求められる機械装置に適しています。
歯面は斜めにカットされたヘリカル形状をしており、滑らかな接触が実現します。運転時の騒音や振動が抑制されるのも特徴です。この特性は、静音性が求められる装置において特に有利です。
また、スキューギヤはコンパクトな設計ができ、限られたスペースにも組み込みやすい構造です。ただし、歯面接触が点接触となるため、摩耗や発熱への配慮が求められます。主に航空宇宙産業や精密機械など、高精度と静音性を重視する装置での利用に適しています。そのため、設計や製造には高度な技術と精密な加工が求められます。
スキューギヤ（交差はずば歯車）の長所と短所
長所
- 滑らかな動力伝達ができる
- 静音性に優れている
- コンパクトな設計で省スペース
- 製造の難易度が高い
- 摩耗のリスクがある
- トルク伝達効率が低下しやすい
スキューギヤ（交差はずば歯車）の長所は、滑らかな動力伝達、静音性、コンパクトな設計が挙げられます。歯面が斜めに接触することで、スムーズな動力伝達ができ、振動や衝撃が抑えられます。
また、ヘリカルギヤに似た構造により、運転時の騒音が低減され、静音性にも優れています。さらに、軸が交差する構造により、省スペースでの設計ができ、限られたスペースにも組み込むことができるでしょう。これらの特性により、スキューギヤは多様な機械装置において、効率と静音性を兼ね備えた動力伝達が可能です。
短所
スキューギヤの短所として、まず、伝達効率は他の歯車（直角歯車や斜歯車など）と比較して低下する傾向があります。軸が交差しながら伝達する構造のため、摩擦損失が大きく、運転中に発熱しやすい傾向があります。
また、スキューギヤはその特異な形状や組み合わせの自由度が高い反面、製作や構造が複雑で製造コストが高くなる傾向があります。さらに、重荷重伝達にはあまり適しておらず、軽負荷や精密用途に使用範囲が限られることがあります。
スキューギヤ（交差はずば歯車）の主な用途（対応している分野）
航空宇宙産業：ヘリコプターのトランスミッションやターボプロップエンジンなどに使用されます。
自動車産業：ステアリングシステムやトランスミッションの一部に採用されています。
産業機械：印刷機や包装機など、騒音低減を重視する装置で使用されています。
ロボット工学：関節部の駆動に使用され、コンパクトな設計ができます。
医療機器：精密な動作が求められる装置に適しています。
スキューギヤ（交差はずば歯車）の製品例
Google検索で「スキューギヤ」と検索し、ヒットした企業の製品例を紹介します。（2025年4月10日時点）
引用元：株式会社稲坂歯車製作所公式HP
（https://www.inasaka.com/products/gears.html）

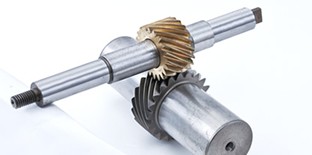

株式会社稲坂歯車製作所の例
株式会社稲坂歯車製作所では、エンジン用スキューギヤをはじめ、農機・オートバイ・建設機械向けの各種ギヤを製造しています。長年にわたり培われた加工技術により、高精度かつ高耐久の歯車を提供しており、厳しい使用環境においても安定した伝達性能を発揮しています。
